2、傳輸線路的防雷

監控系統主要是傳輸信號線和電源線。室外攝像機的電源可從終端設備處引入，也可從監視點附近的電源引入。

控制信號傳輸線和報警信號傳輸線一般選用芯屏蔽軟線，架設（或敷設）在前端與終端之間。

傳輸部分的線路在城市郊區、鄉村敷設時，可采用直埋敷設方式。當條件不充許時，可采用通信管道或架空方式，此時規定了傳輸線纜與其它線路其它線路其溝的較小間距和與其它線路共桿架設的較小垂直間距。

電纜與其它線路共溝（隧道）的較小間距種類較小間距220V交流電線0.5通訊電纜0.1，電纜與其它線路共桿架設的較小垂直間距種類較小垂直間距1-10KV電力線2.51KV以下電力線1.5廣播線1.0通信線0.6。

從防雷角看，直埋敷設方式防雷效果較佳，架空線較容易遭受雷擊，并且破壞性大，波及范圍廣，為避免首尾端設備損壞，架空線傳輸時應在每一電桿上做接地處理，架空線纜的吊線和架空線纜線路中的金屬管道均應接地。中間放大器輸入端的信號源和電源均應分別接入合適的避雷器。

傳輸線埋地敷設并不能阻止雷擊設備的發生，大量的事實顯示，雷擊造成埋地線纜故障，大約占總故障的30％左右，即使雷擊比較遠的地方，也仍然會有部分雷電流流入電纜。所以采用帶屏蔽層的線纜或線纜穿鋼管埋地敷設，保持鋼管的電氣連通。對防護電磁干擾和電磁感應非常有效，這主要是由于金屬管的屏蔽作用和雷電流的集膚效應。如電纜全程穿金屬管有困難時，可在電纜進入終端和前端設備前穿金屬管埋地引入，但埋地長度不得小于15米，在入戶端將電纜金屬外皮、鋼管同防雷接地裝置相連。

3、終端設備的防雷

在監控系統中，監控室防雷較為重要，應從直擊雷防護、雷電波侵入、等電位連接和電涌保護多方面進行。

監控室所在建筑物應有防直擊雷的避雷針、避雷帶或避雷網。其防直擊雷措施規定進入監控室的各種金屬管線應接到防感應雷的接地裝置上。架空電纜線直接引入時，在入戶處應加裝避雷器，并將線纜金屬外護層及自承鋼索接到接地裝置上。

監控室內應設置一等電位連接母線（或金屬板），該等電位連接母線應與建筑物防雷接地、PE線、設備保護地、防靜電地等連接到一起防止危險的電位差。光束電子各種電涌保護器（避雷器）的接地線應以較直和較短的距離與等電位連接母排進行電氣連接。

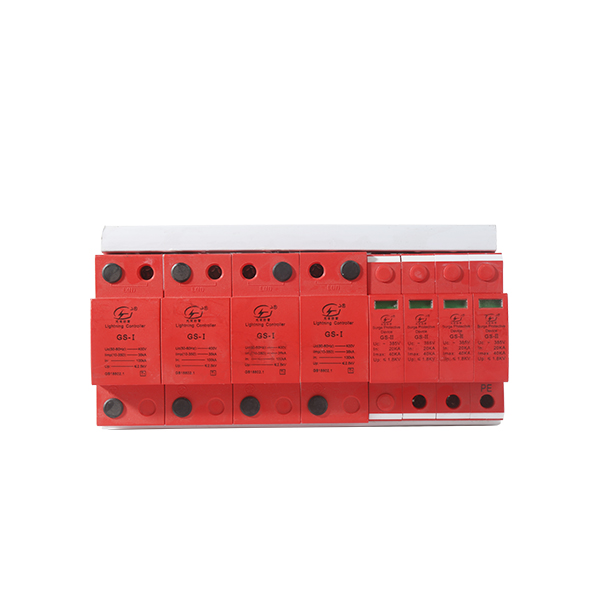

由于有80％雷擊高電位是從電源線侵入的，為保證設備安全，一般電源上應設置三級避雷保護。在視頻傳輸線、信號控制線，入侵報警信號線進入前端設備之前或進入中心控制臺前應加裝相應的避雷保護器。

良好的接地是防雷中至關重要的一環。接地電阻值越小過電壓值越低。監控中心采用專用接地裝置時，其接地電阻不得大于4Ω。采用綜合接地網時，其接地電阻不得大于1Ω。防雷器采購，請認準光束電子防雷器綜合解決方案領導品牌。全國服務熱線：400-0571-185
