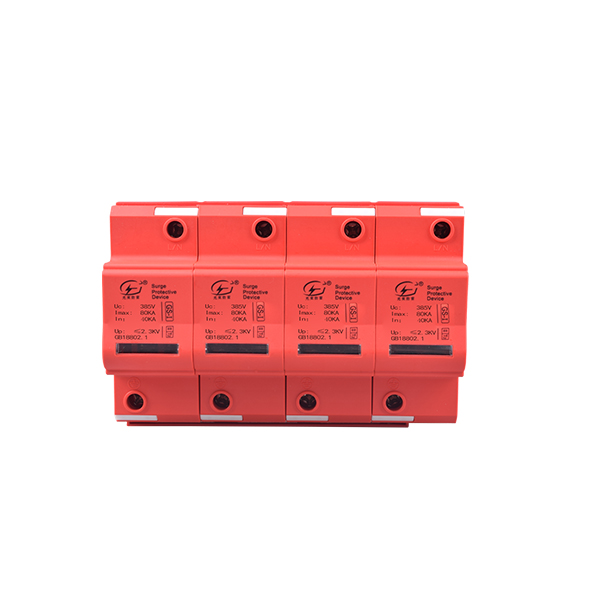

浪涌保護器4P和3PN的區別---4P浪涌保護器，是指由四片相互獨立的浪涌保護器共地連接組成，在低壓防雷領域，通常對這類結構的浪涌保護器還有另外一種名稱為4+0結構的浪涌保護器。

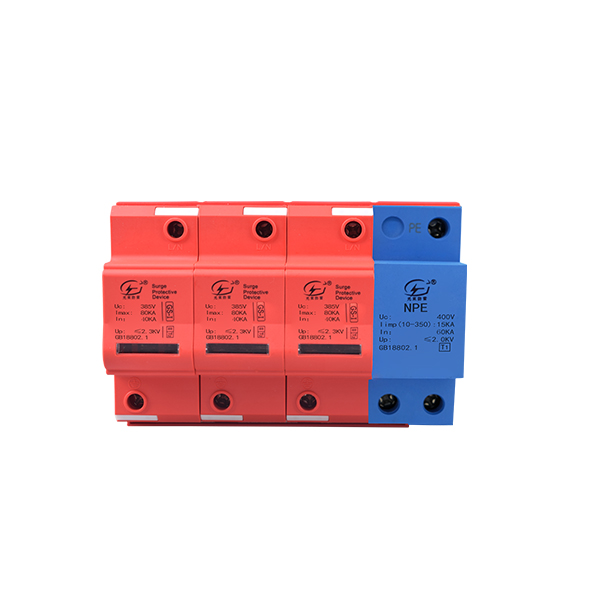

      3PN浪涌保護器，是指3片相互獨立的浪涌保護器共零連接，再經由另外一片浪涌保護器實現零地之間的保護結構，在低壓防雷領域，對這種類型的浪涌保護器稱為3PN結構的浪涌保護器，或者3+1結構浪涌保護器。

     對于這兩種構型的浪涌保護器，既有相同之處，也有不同之處，主要表現在以下幾個方面：

     （一 ）浪涌保護器4P和3PN相同點：

     1、3PN（3+1）結構浪涌保護器和4P（4+0）結構浪涌保護器在對相線進行保護時，多采用的是限壓型元器件作為核心，大多為壓敏電阻，也有廠家采用開關型元器件作為核心，如石墨間隙；

     2、3PN浪涌保護器與4P浪涌保護器的外觀尺寸基本相同；

     3、參數方面，相線的關鍵參數基本都一致。

     （二）不同點：

     1、內部結構原理不同

     3PN浪涌保護器的三條相線共零連接，4P浪涌保護器的三條相線與零線一起共地連接；

     2、保護模式不同。

     3PN結構浪涌保護器為全模保護，其中三條相線與零線之間為差模保護（L-N），零地之間為共模保護（N-PE）。4P結構浪涌保護器的三條相線和零線均為共模保護（L-PE，N-PE）；

     3、內部N-PE之間的保護使用的元器件不同。

     3PN結構浪涌保護器N-PE之間采用的是放電管或者多層組合放電間隙等開關型元器件，而4P結構SPD的N-PE之間的保護采用的是壓敏電阻這種限壓型元器件；

     4、應用場景不同。

     3PN結構浪涌保護器適用于TN-S、TT供電系統、TN供電系統和引出中線的IT供電系統等。而4P浪涌保護器只能用于TN-S供電系統、TT系統（安裝于TT系統剩余電流保護器后方）和不引出中線的IT供電系統（實際只用到3P）；

     5、匹配后備保護器不同。

     GB50057-2010標準規定3PN結構浪涌保護器只需要匹配3P專用后備保護器，而4P結構的浪涌保護器必須匹配4P專用后備保護器。

     6、安全性方面。

     3PN結構SPD因為N-PE之間為開關型元器件，本身處于隔離關斷狀態，L-N之間浪涌保護器劣化失效時，不會造成設備對地電壓升高，從而避免因SPD劣化失效造成電擊事故發生。

     4P結構SPD因為不存在N-PE之間的隔離效果，當某一相SPD劣化時，如果此時設備接地不良，則很可能造成電擊事故的發生。

     另外，由于在同一變壓器供電范圍內，TN-S系統中的PE線多是連通的，當某一相電涌失效，會造成該相接地故障，該故障電壓會沿著PE線傳導到其他設備，從而威脅到同一變壓器供電范圍內的其他設備的安全穩定，如果此時系統中某一臺設備的等電位連接不良，將會發生設備損壞的現象。

     在實際的項目應用中，選擇合適的SPD很重要，選擇不慎會造成防雷的安全隱患，首先要考慮到供電系統，然后是電壓等級和防護水平（通流量和限制電壓水平）。客戶在購買的時候，最好向浪涌廠家提供圖紙和相關信息，以便廠家正確選型浪涌保護器4P和3PN。全國服務熱線：400-0571-185
