SPD后備保護器的動作電流多少才合適?隨著電子信息技術的廣泛應用，設備對電涌的耐受性大大降低，氧化鋅電源SPD廣泛應用于電力系統、通信、交通、石化、民用建筑等行業。據統計，我國每年有1000多起SPD引發的火災事故，給國家和企業造成了巨大的經濟損失。

IEC和GB要求SPD安裝備用過流保護裝置，目的是在SPD發生火災短路故障時，保護裝置能迅速切斷電路，防止電源系統電壓異常升高，導致SPD流入工頻電流著火。

在大量事故現場，我們發現所有的斷路設備(斷路器和熔斷器)在SPD著火時都無法斷開，因?yàn)檠趸\電源SPD的起始電流較小(時間較短)，根本達不到斷路裝置的斷路工作電流(焦耳能量)，導致SPD著火，燒毀配電柜和設備(圖1和圖2)，甚至造成嚴重的火災事故。

伴隨著科技的發展，防雷行業迎來了明星產品——SPD專用后備保護裝置，它能在SPD失效起火的瞬間，實現快速分?jǐn)啵苊釹PD起火！

SPD后備保護器這么重要，它的動作電流應該有多大？是不是越小越好？行業內有不同的說法。有人說越小越好，有人說動作值太小會頻繁誤動作，造成潛在的雷擊風險。

在NBT421505.8.2中，要求最小瞬時動作電流的優選值為：0.5A1A3A5A10A15A，這是根據小型斷路器標準制定的參數。在多個優化值中，行業內仍然存在不同意見。以下是對這個問題的分析:

YD/T1235.1-2002(電信局(站)低壓配電系統電涌保護器技術要求)6.4.7熱穩定性試驗電流見下表：

標準明確了SPD能承受的工頻電流是5A，超過5A就有起火的風險。也就是說，SPD內部熱脫扣機構的最大動作安全電流為5A，超過5A的工頻電流需要由外部脫離器SCB完成分離電路動作。

由于不同廠家的生產工藝、結構設計和材料質量不同，SPD內部熱脫扣機構的動作能力也不同。有的SPD會在2A以內安全熱脫扣，有的SPD可能超過5A無法脫扣。因此，SPD的安全性很大程度上取決于浪涌后備保護器的快速反應。

由于SPD后備保護器的動作電流與其內部線圈的匝數有關，動作電流越小，線圈匝數越多，線圈體積過大，而SCB的內部空間有限，必須限制線圈體積。

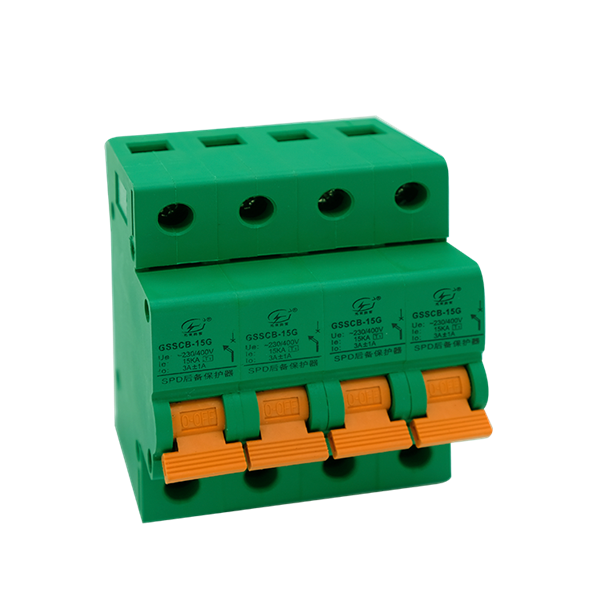

SPD后備保護器的動作電流是多少？如何平衡線圈體積與SCB動作值的完美匹配？經過兩年多的反復試驗，杭州易造科技有限公司終于在兩者之間找到了完美的解決方案，使浪涌的脫扣值保持在2A-3A，既滿足了SCB內部空間的要求，又在5A工頻電流安全值內速斷，即使SPD內部脫扣機構完全不起作用，它仍然可以保護SPD不起火。SCB的出現結束了中國防雷行業SPD30多年沒有專用后備保護器的歷史，為我國防雷減災做出了重要貢獻。 全國服務熱線：400-0571-185
